IsoDrain: полная линейка профилированных мембран
Профилированные мембраны IsoDrain: линейка и подбор по нагрузкам
IsoDrain — линейка профилированных мембран Interplast (Германия) от микро-профиля 1+1 мм до усиленных 25 мм. Разбираем линейку по задачам: защита гидроизоляции, замена бетонной подготовки, пластовый дренаж, кровельные парковки.
Таблица линейки
| Модель | Профиль | Прочность, кПа | Зазор, л/м² | Применение |
|---|---|---|---|---|
| IsoDrain 1+1 | 1+1 мм | 600 | — | Капилляропрерывающий слой, дороги |
| IsoDrain 2+2 | 2+2 мм | 280 | 1,8 | Стена в грунт, подготовка |
| IsoDrain 8 | 8 мм | 250 | 5,3 | Отмостка, защита фундамента |
| IsoDrain 8 H | 8 мм | 420 | 5,3 | Усиленная, под заливку |
| IsoDrain 10 ECO | 10 мм | 600 | 7,9 | Массовый фундамент |

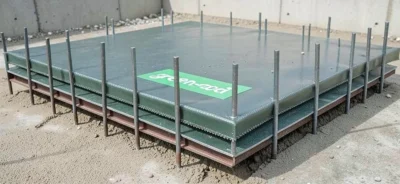

| IsoDrain 10 GHT | 10 мм | 1100 | 7,9 | Арматурные каркасы, проезды |
| IsoDrain 20 GEO | 20 мм | 200 | 14 | Тоннели, подземный дренаж |
| Nature 10/20/25 Perforated | 10–25 мм | 190–420 | 3,6–13,5 | Зеленые кровли |
Группы применения
- Фундаменты: 8 / 10 ECO / 4+4 — защита при засыпке, подготовка.
- Нагружаемые: 8H, 10 GHT — арматура, техпроезды.
- Кровли: Nature 3–25 Perforated (+GEO с Typar).

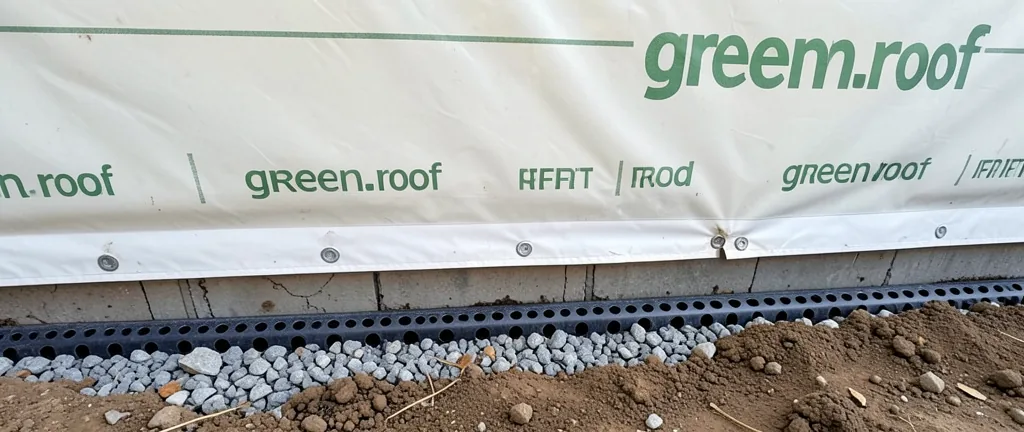

- Подземный дренаж: 20 GEO, 2+2 (стена в грунт).

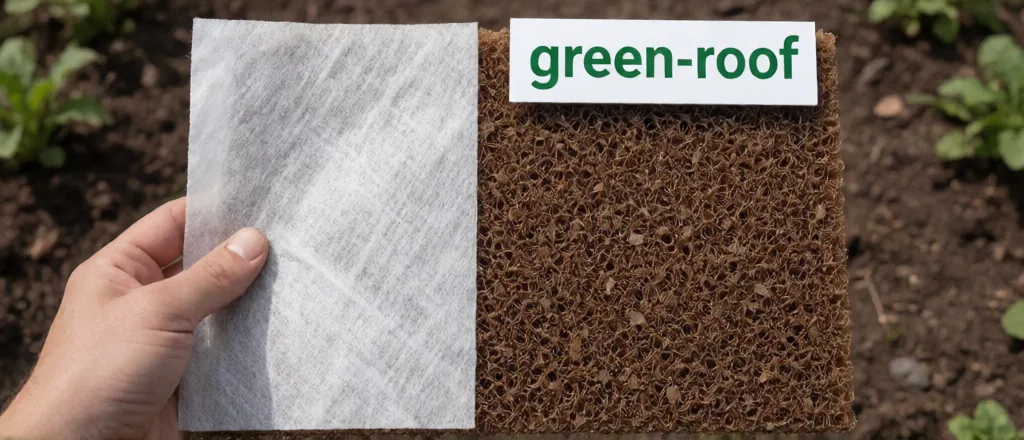

GEO-версии
Геотекстиль Typar приварен на заводе: фильтр не сползает при засыпке, приемка быстрее. Обычные версии — под раскладку Typar вручную.

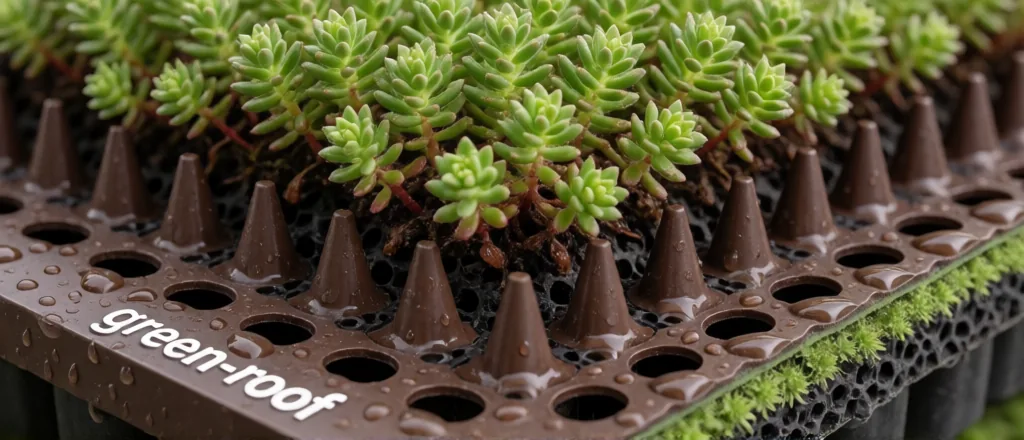

Nature: перфорированные
Перфорация ускоряет прием воды и аэрирует корни — выбор по умолчанию для озеленяемых кровель. Прочности 190–420 кПа достаточно для газона и проездов (Nature 10 GEO — карточка).
Быстрый подбор
- Определите нагрузку от пирога и эксплуатации.
- Добавьте запас 20–30% к прочности.
- Выберите перфорацию по типу озеленения.
- GEO — если важна скорость монтажа.
Как читать протоколы IsoDrain
Прочность при 10% деформации измеряется по EN ISO 12236 (плоский штамп); дренажная способность — EN ISO 12958 при 200 кПа. Запрашивайте протоколы на конкретную партию — данные производителя в паспортах качества.
Сопутствующие компоненты системы
- Пристенные профили и стяжные ленты для вертикалей.
- Клейкие ленты для герметизации нахлестов.
- Влагонакопительные маты VNP для интенсивных пирогов.
Логистика и хранение
| Параметр | Значение |
|---|---|

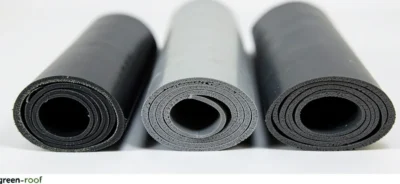

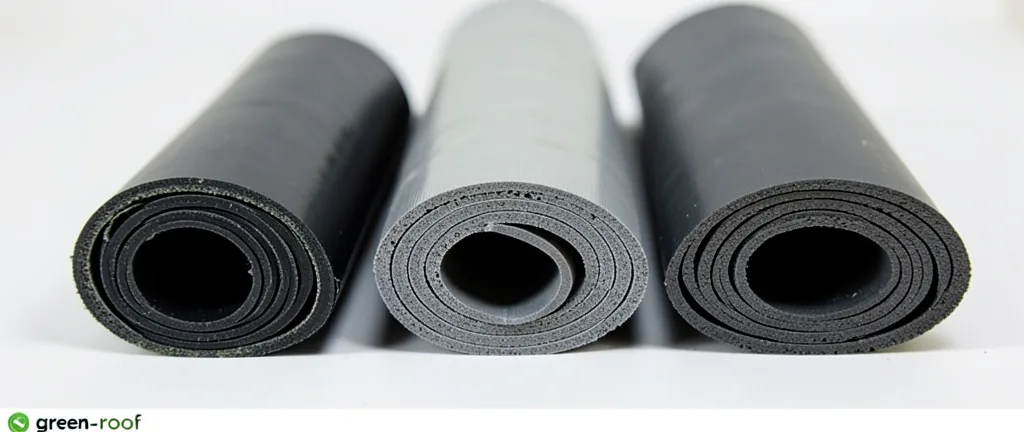

| Рулон | 2×20 м (40–50 м²) |
| Хранение | Горизонтально, без УФ |
| Температура монтажа | От −20°C (без перегибов) |
###END_EXTRA###
Поставка от 1000 м²: что учесть
- Срок производства отдельных моделей (GHT, Nature GEO) — 2–4 недели.
- Цена по запросу: info@green-roofing.ru с указанием профиля и площади.
- Доставка на объект — график согласуется с монтажом.

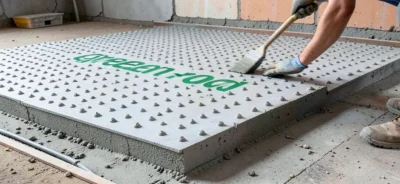

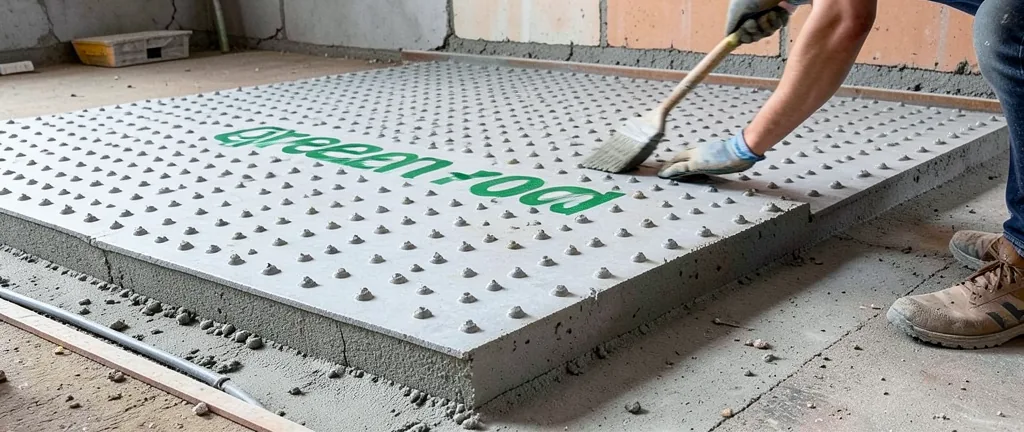

Сравнение с бетонной подготовкой
| Критерий | IsoDrain | Бетонная подготовка |
|---|---|---|
| Срок устройства | 1–2 дня | 14–28 дней |
| Нагрузка на плиту | 1–5 кг/м² | 240+ кг/м² |
| Дренаж | Да (зазор) | Нет |
| Влажные процессы | Нет | Да |
Хранение и монтаж зимой
Полиэтилен теряет ударную вязкость при −30°C; монтаж допустим до −20°C без резких перегибов полотна. GEO-версии монтируются так же, фильтр не требует прогрева.

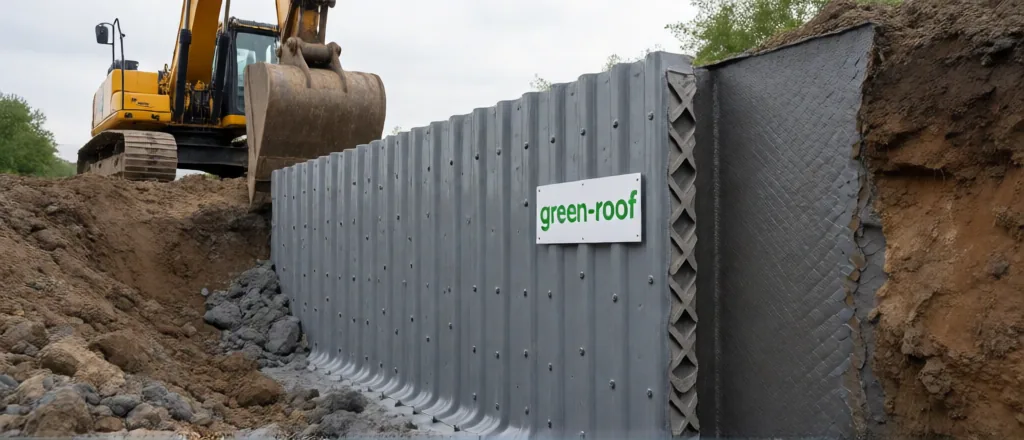

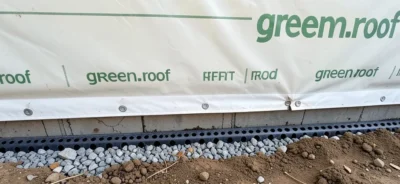

IsoDrain на фундаменте: пошаговая схема
- Гидроизоляция стены завершена и принята.
- Пристенный профиль по верху, мембрана выступами к стене.
- Нахлесты 2–3 выступа, стыки герметизированы.
- GEO: геотекстиль к поверхности стены.
- Обратная засыпка без ударов инструментом по полотну.
Таблица выбора для кровли
| Тип озеленения | Модель | Прочность |
|---|---|---|
| Седум | Nature 10/20 Perforated | 190–420 кПа |
| Газон | IsoDrain 25 Perforated GEO | 190 |
| Кустарники | Nature 25 GEO + VNP | 190 |
| Парковка | Nature 10 GEO | 420 |
Ошибки логистики
- Хранение рулонов на ребре — овальность, проблемы раскатки.
- Распаковка GEO заранее — УФ на геотекстиле.
- Тачки по полотну без настилов — разрывы.
Итоговая таблица: модель — задача — прочность
| Задача | Модель | Ключевая цифра |
|---|---|---|
| Отмостка частного дома | IsoDrain 8 | 250 кПа |
| Фундамент с засыпкой 3 м | IsoDrain 10 ECO GEO | 600 кПа |

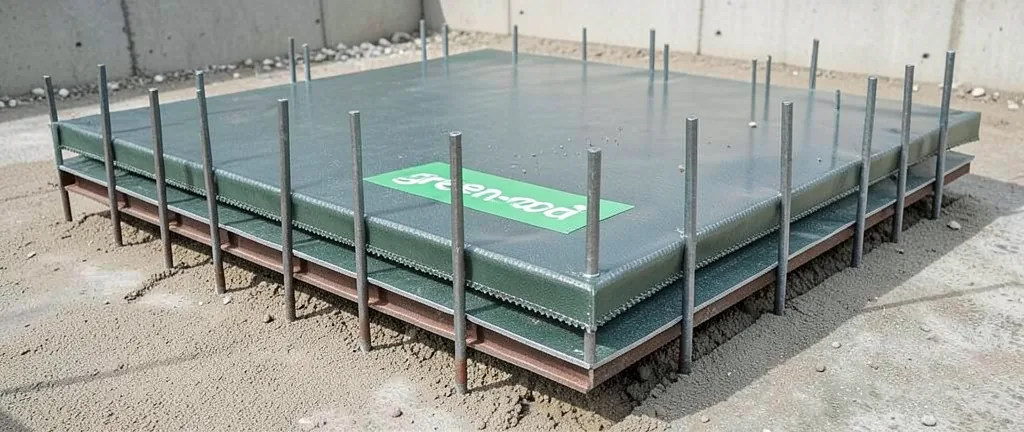

| Арматурный каркас | IsoDrain 10 GHT | 1100 кПа |
| Кровельная парковка | Nature 10 GEO | 420 кПа |
| Интенсивное озеленение | IsoDrain 25 GEO + VNP | 190 кПа + 5 л/м² |
Заказ и поддержка
Подбор под узел выполняет инженер дилера: пришлите разрез пирога — получите спецификацию и смету. Поставка от 1000 м² отдельных моделей — по запросу info@green-roofing.ru.
Частые вопросы по линейке
Чем GEO лучше обычной версии?
Фильтр приварен на заводе: нет ручной раскладки Typar, нет риска смещения фильтра, приемка быстрее.
Можно ли комбинировать профили на одной кровле?
Да, по зонам нагрузок; стыки разных профилей — с перекрытием выступов и герметизацией.
Полный список моделей IsoDrain
| Модель | Профиль | Прочность | Задача |
|---|---|---|---|
| 1+1 | 1+1 мм | 600 кПа | Капилляропрерывание, дороги |
| 2+2 | 2+2 мм | 280 кПа | Стена в грунт, подготовка |
| 8 | 8 мм | 250 кПа | Отмостка, защита |
| 8 H | 8 мм | 420 кПа | Усиленная |
| 8 GEO | 8 мм | 250 кПа | Дренаж с фильтром |
| 10 ECO | 10 мм | 600 кПа | Массовый фундамент |
| 10 GEO ECO | 10 мм | 600 кПа | Фундамент + фильтр |
| 10 GHT | 10 мм | 1100 кПа | Каркасы, проезды |
| 10 GHT | 10 мм | 420 кПа | Под заливку (8H) |
| 20 GEO | 20 мм | 200 кПа | Тоннели, подземный дренаж |
| Nature 3/10/20/25 | 3–25 мм | 190–1400 кПа | Зеленые кровли |
Запрос спецификации
Пришлите разрез пирога — инженер подберет модель и посчитает количество рулонов с нахлестами. Спецификация включает протоколы испытаний и схему узлов примыкания.
Частые вопросы
Чем ECO отличается от обычных?
Экономичное сырьё при сохранении прочности 600 кПа — оптимум для массовых фундаментов.
GHT держит 110 тонн на м²?
1100 кПа при 10% деформации — подтверждено испытаниями ЦНИИПромзданий; профиль сохраняет зазор под каркасом.
- EN ISO 12958.
- Протоколы ЦНИИПромзданий (IsoDrain GHT).
- Технические каталоги Interplast.
Полный каталог — профилированные мембраны.
