Сварка мембран ПВХ и ТПО: режимы, оборудование и контроль швов
Сварка горячим воздухом — основной метод соединения ПВХ и ТПО мембран. Режим зависит от толщины, температуры окружающего воздуха и оборудования; контроль — щупом по всей длине шва. Разбираем режимы, типовые дефекты и регламент приемки.

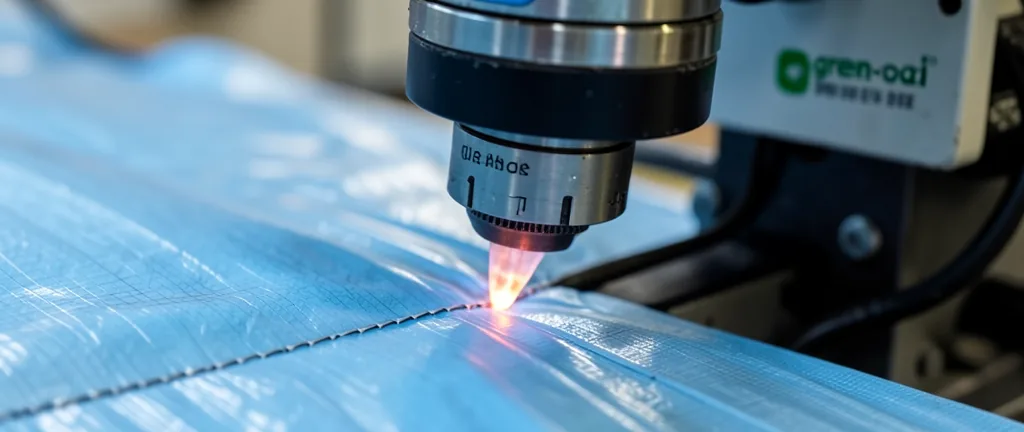

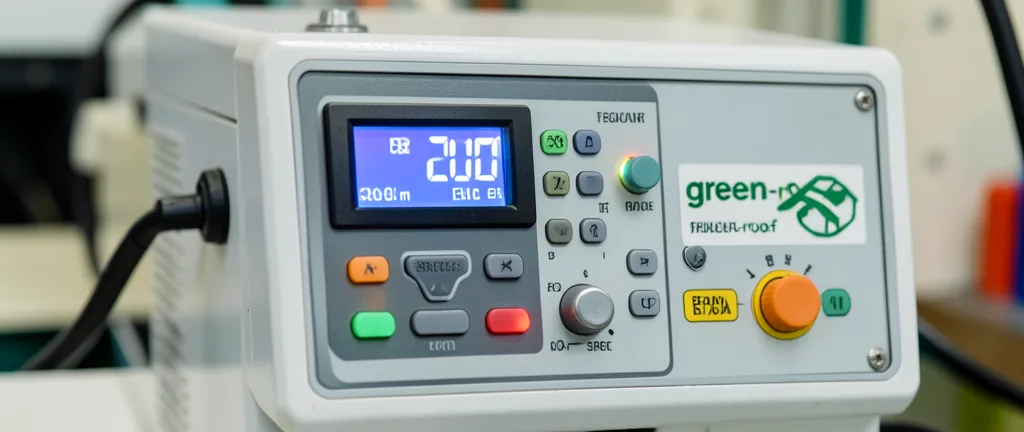

Оборудование
| Тип | Производительность | Применение |
|---|---|---|
| Автомат сварной (траншея) | 1,0–1,8 м/мин | Поле, длинные швы |
| Ручной фен с насадкой | 0,3–0,6 м/мин | Узлы, примыкания |
| Экструзионный сварщик | по филаменту | Ремонт, сложные детали |
| Ролик прижимной + щуп | — | Контроль и прижим |
Режимы сварки по толщинам
| Толщина | Температура сопла | Скорость | Нахлест |
|---|---|---|---|
| 1,14–1,2 мм | 450–500°C | 1,2–1,8 м/мин | 80–100 мм |
| 1,5 мм | 480–550°C | 1,0–1,5 м/мин | 80–100 мм |
| 2,0–2,03 мм | 500–550°C | 0,8–1,2 м/мин | 100 мм |
Пробный шов в начале каждой смены и при изменении погодных условий; параметры фиксируются в протоколе сварки.
Контроль качества швов
- Визуальный: равномерный валик выдавленной массы по всей длине.
- Щуп 0,5 мм: по всей длине шва (без пропусков).
- Пробный вырез (по согласованию): 1 шт на 500 м², ремонт выреза патчем.
- Протокол: дата, марка, режимы, контролер, план швов.
Типовые дефекты и причины
| Дефект | Причина | Устранение |
|---|---|---|
| Холодный шов (нет валика) | Низкая температура, высокая скорость | Пересварка патчем |
| Перегрев (блестящий валик, пузыри) | Высокая температура, медленная скорость | Настройка режима |
| Отслоение нахлеста | Влажность/загрязнение | Очистка, просушка, пересварка |
| Смещение шва | Неровная раскладка | Перераскладка, пересварка |
Узловая сварка
- Примыкания: двойной шов + герметик по кромке.
- Проходки: манжеты из неармированных полотен с двойной сваркой.
- Углы: запатченные усиления из неармированных полотен.
Протокол сварки: обязательные поля
| Поле | Содержание |
|---|---|
| Дата, смена | — |
| Материал | Марка, толщина, партия |
| Оборудование | Тип, серийный номер |
| Режимы | Т°, скорость (по пробному шву) |
| Погодные условия | Т° воздуха, влажность |
| Контролер | ФИО, подпись |
Протокол ведется по каждой смене и каждому шву; привязка к плану кровли — обязательна (нумерация швов на схеме).
Пробный шов: методика
- Сварить участок 0,5 м при выбранных режимах.
- Проверка щупом: шов непрерывен, валик равномерен.
- Пробный разрыв: шов рвется по полотну, а не по стыку (критерий качества).
- Если тест не пройден — корректировка режима и повтор.
Сварка на примыканиях
Ручные фены с 40-мм плоской насадкой; темп медленный, прижим роликом сразу за насадкой. Двойной шов на примыканиях: первый — по основанию, второй — усиление по верхней кромке. Контроль — щуп по обоим швам.
Организация работ при ветре
При ветре свыше 12 м/с сварка автоматом нестабильна (сдувание нагретого воздуха). Решения: ветрозащитные экраны, перенос работ в поле под навес, переход на узловую сварку ручным феном с укрытием.
Сварка при отрицательных температурах
| Температура | Допустимость | Ограничения |
|---|---|---|
| +5…+30°C | Оптимально | Стандартные режимы |
| 0…+5°C | Допустимо | Прогрев полотен феном, снижение скорости |
| −15…0°C | Допустимо с оговорками | Прогрев зоны шва, пробные швы чаще |
| Ниже −15°C | Не рекомендуется | Хрупкость полотен при перегибах |
Сварка разных толщин между собой
ПВХ 1,5 к 2,0 — допустимо при пробном шве и сниженной скорости; армированные к неармированным той же марки — допустимо (узлы). ТПО к ПВХ — запрещено.

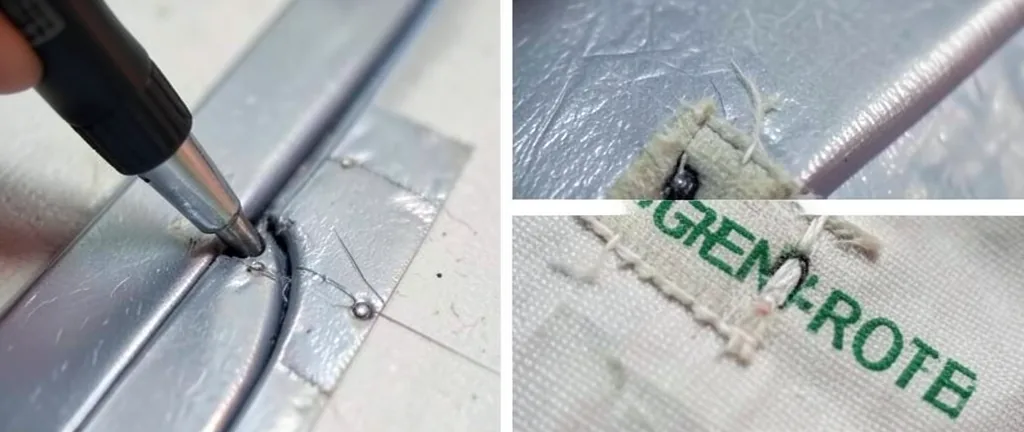

Инструментальная проверка шва: щуп и разрыв
- Щуп 0,5 мм проходит — шов непрерывен.
- Пробный разрыв на обрезках: разрушение по полотну (не по стыку).
- Ежедневная проверка инструмента: сопла, термопара, ролики.
Организация поля: направление сварки
Сварка ведется «снизу вверх» по уклону, перпендикулярно линиям разуклонки; швы параллельны направлению стока — снижается риск затекания воды в недосваренные зоны до контроля.
Обучение бригады: программа
- Теория: материалы, режимы, дефекты (2 часа).
- Практика на пробных швах: автомат + ручной фен (4 часа).
- Экзамен: 5 швов с разрывом и щупом (допуск бригады).
Аккредитация производителя (Carlisle, дилер Decopran) — обязательное условие системных гарантий. Сертификаты бригад хранятся у подрядчика и предъявляются на входном контроле.

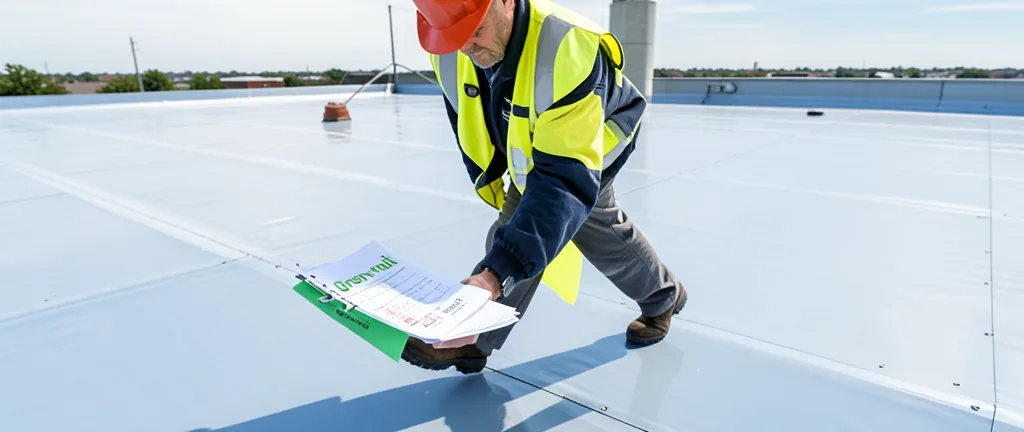

Сварка и приемка: документы
| Документ | Кто составляет |
|---|---|
| Протокол сварки (по швам) | Бригада |
| Схема швов с нумерацией | Прораб |
| Акт скрытых работ | Прораб + технадзор |
Сварка в узлах: типовые ошибки
| Ошибка | Последствие |
|---|---|
| Перегиб полотна в углу без галтели | Трещина по линии перегиба |
| Манжета без двойной сварки | Подсос воды по патрубку |
| Примыкание без планки | Отслоение заведки |
Хранение сварного оборудования
Автоматы и фены хранятся в отапливаемых контейнерах; сопла очищаются ежедневно. Проверка термопары — еженедельно: занижение температуры — главный источник холодных швов при внешне нормальном валике.
Частые вопросы
При какой минимальной температуре можно сваривать?
ПВХ/ТПО — до −15°C при прогретом основании и закрытых торцах; качество шва требует пробного теста в реальных условиях.
Можно ли сварить ПВХ с ТПО?
Нет. Межсистемные переходы — механические планки и герметики.
- СП 71.13330.2017 «Изоляционные и отделочные покрытия».
- ГОСТ 2678-94 «Методы испытаний рулонных материалов».
- EN 13956 — гибкие листы кровельной гидроизоляции (сварные швы).
- Технические каталоги Carlisle, АО «Стройпластполимер» (режимы сварки).
